Bạn cần bơm nước lên bể mái tòa nhà 8–15 tầng, cấp nước cho nồi hơi, hay tăng áp cho dây chuyền rửa trong nhà xưởng? Đây đều là những ứng dụng cần cột áp cao, lưu lượng vừa phải – đúng sở trường của bơm trục đứng đa tầng cánh. Tuy vậy, nếu chọn sai, bơm sẽ chạy ngoài vùng hiệu suất, tốn điện, nóng phớt và nhanh hỏng. Bài viết này hướng dẫn cách chọn bơm trục đứng đa tầng cánh từng bước: xác định lưu lượng, cột áp, vật liệu, cấu hình vận hành, kèm một ví dụ tính toán cụ thể cho tòa nhà 10 tầng.
Bơm trục đứng đa tầng cánh là gì?
Bơm trục đứng đa tầng cánh (vertical multistage pump) là bơm ly tâm có nhiều bánh công tác (cánh bơm) xếp chồng trên cùng một trục đặt thẳng đứng. Nước đi qua tầng cánh thứ nhất được tăng áp, rồi tiếp tục vào tầng thứ hai, thứ ba… Mỗi tầng cộng thêm một phần cột áp, vì vậy số tầng cánh càng nhiều thì cột áp càng cao, còn lưu lượng gần như không đổi.
Cửa hút và cửa xả thường thẳng hàng ở chân bơm (kiểu in-line), lắp trực tiếp trên đường ống nên tiết kiệm diện tích phòng bơm.
So sánh nhanh với bơm trục ngang
| Tiêu chí | Bơm trục đứng đa tầng cánh | Bơm trục ngang một tầng cánh |
|---|---|---|
| Cột áp | Cao, tăng theo số tầng cánh | Thấp đến trung bình |
| Lưu lượng | Nhỏ đến trung bình | Trung bình đến lớn |
| Diện tích lắp đặt | Nhỏ, lắp thẳng trên ống | Lớn hơn, cần bệ dài |
| Ứng dụng điển hình | Tăng áp tòa nhà, cấp nước nồi hơi, RO, rửa áp lực | Tuần hoàn, tưới tiêu, chuyển nước giữa bể |
Cần lưu lượng lớn, cột áp thấp thì bơm trục ngang kinh tế hơn, xem các dòng bơm công nghiệp trục ngang để so sánh.
Khi nào nên dùng bơm trục đứng đa tầng cánh?
- Cấp nước lên bể mái cho chung cư, khách sạn, văn phòng nhiều tầng.
- Tăng áp trực tiếp (không qua bể mái) kết hợp biến tần và bình tích áp.
- Cấp nước nồi hơi, tháp giải nhiệt, hệ lọc RO cần áp đầu vào ổn định.
- Bù áp (jockey) cho hệ chữa cháy – duy trì áp trong đường ống khi chưa có sự cố.
5 thông số cần xác định trước khi chọn bơm
1. Lưu lượng Q (m³/h)
Với hệ bơm lên bể mái, lưu lượng tính theo tổng nhu cầu nước trong ngày chia cho số giờ bơm mong muốn (thường 4–8 giờ). Với hệ tăng áp trực tiếp, phải tính theo lưu lượng giờ cao điểm, nên con số lớn hơn nhiều; trường hợp này nên nhờ kỹ sư tính theo số thiết bị vệ sinh và hệ số dùng đồng thời.
2. Cột áp H (m)
Cột áp toàn phần gồm ba phần:
- Chênh cao hình học: từ mực nước thấp nhất trong bể hút đến điểm xả cao nhất.
- Tổn thất đường ống: ma sát trong ống, co, tê, van, lọc. Ống dài, nhỏ, nhiều co thì tổn thất càng lớn.
- Áp dư tại điểm cuối: với bể mái chỉ cần vài mét; với tăng áp trực tiếp cần đủ áp cho vòi, sen ở tầng cao nhất (tham khảo khoảng 1–2 bar tùy thiết bị).
3. Tính chất chất lỏng và nhiệt độ
Nước sạch ở nhiệt độ thường dùng được hầu hết các model. Nước nóng, nước có clo cao, nước RO, nước hơi mặn hoặc hóa chất nhẹ cần chọn đúng vật liệu thân, cánh và phớt (xem phần vật liệu bên dưới). Với nước nóng, có thể tham khảo dòng bơm tăng áp biến tần nước nóng.
4. Điều kiện phía hút
Bơm trục đứng đa tầng cánh không phải bơm tự mồi. Lý tưởng nhất là lắp bơm thấp hơn mực nước bể (hút ngập). Nếu buộc phải hút sâu, cần van đáy, mồi nước kỹ và kiểm tra chỉ số NPSH của bơm để tránh xâm thực (cavitation) – hiện tượng gây ồn, rung và rỗ cánh.
5. Nguồn điện
Công suất nhỏ thường có bản 1 pha 220V và 3 pha 380V; công suất lớn hầu hết là 3 pha. Kiểm tra nguồn tại công trình trước khi đặt hàng.
Ví dụ tính chọn bơm cho tòa nhà 10 tầng
Tình huống: chung cư mini 10 tầng, 40 căn hộ, khoảng 4 người/căn. Nước từ bể ngầm được bơm lên bể mái, sau đó tự chảy xuống các tầng.
Bước 1 – Lưu lượng: giả định định mức 150 lít/người/ngày (số liệu tham khảo, thực tế có thể khác). Nhu cầu ngày ≈ 40 × 4 × 150 = 24.000 lít = 24 m³. Muốn bơm đầy trong khoảng 5 giờ thì Q ≈ 24 ÷ 5 ≈ 4,8 m³/h, làm tròn 5 m³/h.
Bước 2 – Cột áp:
- Mực nước thấp nhất bể ngầm: −3 m so với mặt sàn.
- Cao độ miệng xả bể mái: 10 tầng × 3,3 m + 3 m (chiều cao bể và bệ) ≈ 36 m.
- Chênh cao hình học ≈ 3 + 36 = 39 m.
- Tổn thất đường ống, van, co (ước tính khoảng 15% chênh cao): ≈ 6 m.
- Áp dư tại miệng xả: ≈ 3 m.
Tổng: H ≈ 39 + 6 + 3 = 48 m, chọn bơm có điểm làm việc khoảng 5 m³/h tại 48–50 m.
Bước 3 – Công suất ước tính: công suất thủy lực P = ρ·g·Q·H = 1000 × 9,81 × (5/3600) × 48 ≈ 650 W. Với hiệu suất tổng bơm + động cơ khoảng 50–55%, công suất trục cần ≈ 1,2–1,3 kW, nên chọn động cơ 1,5 kW hoặc 2,2 kW tùy đường cong của từng model.
Bước 4 – Đối chiếu đường cong: chọn model mà điểm (5 m³/h; 48 m) nằm khoảng giữa đường cong, gần vùng hiệu suất cao nhất, không sát hai đầu đường cong.
Chọn vật liệu và cấu hình vận hành
Vật liệu
- Thân gang, cánh inox: nước sạch sinh hoạt, chi phí hợp lý.
- Toàn bộ inox 304: nước sinh hoạt yêu cầu vệ sinh cao, nước RO, nước nóng nhẹ.
- Inox 316: nước có clo cao, nước lợ, hóa chất nhẹ – cần xác nhận với nhà cung cấp.
- Phớt cơ khí: chọn loại chịu nhiệt nếu bơm nước nóng.
Cấu hình
- 1 bơm chạy + 1 bơm dự phòng, luân phiên tự động để hai bơm mòn đều – nên áp dụng cho mọi công trình dân dụng.
- Biến tần: giữ áp ổn định, khởi động êm, giảm búa nước và tiết kiệm điện khi tải thay đổi.
- Tủ điều khiển có bảo vệ mất pha, quá dòng, chạy khô (phao hoặc cảm biến mức nước bể ngầm). Tham khảo các mẫu tủ điện điều khiển bơm.

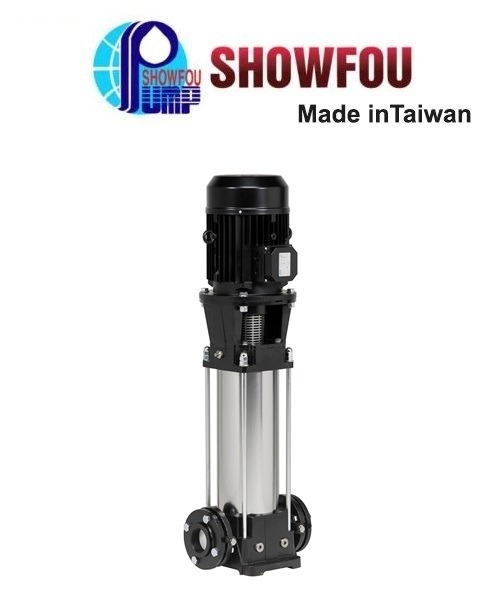

Hiện có nhiều dòng như bơm ly tâm trục đứng Đài Loan giá hợp lý, hoặc bơm trục đứng Hydroo Tây Ban Nha cho công trình yêu cầu cao hơn. Xem toàn bộ tại danh mục bơm trục đứng.
Những lỗi hay gặp khi chọn và lắp bơm trục đứng
- Chọn dư cột áp quá nhiều “cho chắc”: bơm chạy lệch về phía lưu lượng lớn, dòng điện cao, có thể quá tải động cơ; với hệ tăng áp trực tiếp còn gây áp quá cao ở tầng thấp, làm hỏng vòi, van phao.
- Chạy bơm khi chưa mồi nước hoặc bể cạn: phớt cơ khí bị cháy chỉ sau thời gian ngắn.
- Đóng van xả lâu khi bơm chạy: nước trong bơm nóng lên nhanh, hỏng phớt và cánh.
- Thiếu van một chiều, van khóa hai đầu bơm: khó bảo trì và dễ bị nước hồi gây quay ngược.
Nếu hệ tăng áp của bạn tự chạy khi không ai dùng nước, hãy xem thêm bài kiểm tra rò rỉ, van một chiều và bình tích áp.
Câu hỏi thường gặp
Bơm trục đứng đa tầng cánh có hút sâu được không?
Không nên. Đây không phải bơm tự mồi; cách lắp tốt nhất là hút ngập (bơm đặt thấp hơn mực nước bể). Nếu phải hút sâu, chiều sâu hút nên càng nhỏ càng tốt, có van đáy và phải kiểm tra NPSH theo catalogue.
Có thể bỏ bể mái và dùng bơm trục đứng tăng áp trực tiếp không?
Được, nhưng nên dùng cụm bơm chạy biến tần kèm bình tích áp, tính lưu lượng theo giờ cao điểm và chia vùng áp nếu tòa nhà cao để tầng thấp không bị áp quá lớn.
