Trong bể hiếu khí, máy thổi khí chỉ là “lá phổi” – còn đĩa phân phối khí mới là nơi oxy thực sự đi vào nước. Rất nhiều hệ thống xử lý nước thải chọn đúng máy thổi khí nhưng lắp thiếu đĩa, khiến đĩa bị ép quá tải, bọt khí to, màng nhanh rách và nồng độ DO luôn thấp. Ngược lại, lắp quá nhiều đĩa vừa tốn tiền vừa làm mỗi đĩa chạy dưới ngưỡng, khí phân bố không đều. Bài viết này hướng dẫn cách tính số lượng đĩa phân phối khí cho bể hiếu khí theo từng bước, có ví dụ cụ thể, để chủ đầu tư, thợ lắp đặt và kỹ sư vận hành tự kiểm tra được thiết kế của mình.
Đĩa phân phối khí là gì? Phân biệt đĩa bọt mịn và đĩa bọt thô
Đĩa phân phối khí (còn gọi là đĩa thổi khí, đĩa phối khí) là thiết bị lắp dưới đáy bể, nhận khí nén từ máy thổi khí rồi chia nhỏ thành bọt khí đưa vào nước. Bọt càng nhỏ thì tổng diện tích tiếp xúc giữa khí và nước càng lớn, oxy hòa tan càng nhiều.

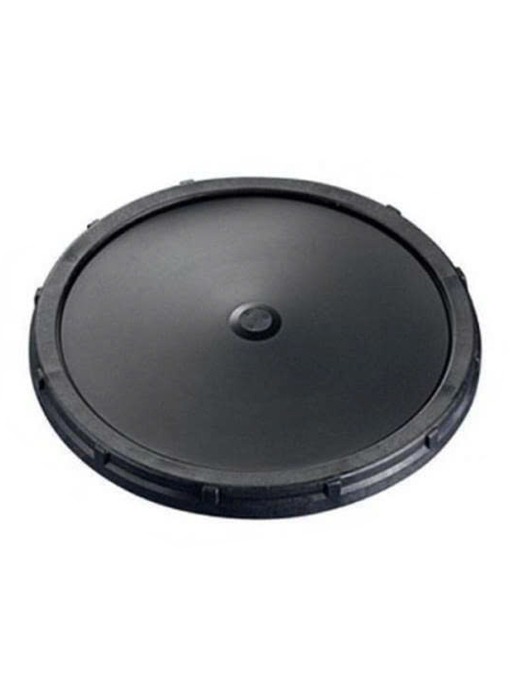

- Đĩa bọt mịn (đĩa tinh): màng cao su EPDM hoặc silicone có hàng nghìn khe cắt siêu nhỏ, đường kính phổ biến khoảng 215 mm, 270 mm (9 inch) và 340 mm (khoảng 12–13 inch). Hiệu suất hòa tan oxy cao, dùng cho bể hiếu khí (Aerotank), bể MBBR, bể SBR.
- Đĩa bọt thô (đĩa thô): lỗ thoát khí lớn, bọt to, khả năng khuấy trộn mạnh nhưng hòa tan oxy kém hơn. Thường dùng cho bể điều hòa, bể chứa bùn, bể trung gian – nơi cần đảo trộn để chống lắng, chống thối hơn là cấp oxy.
Bạn có thể tham khảo các loại đĩa phối khí đang có sẵn (đĩa bọt mịn 270 mm, 340 mm và đĩa thô) để đối chiếu kích thước khi tính toán.
3 thông số cần có trước khi tính số lượng đĩa
Để tính đúng, bạn cần ba con số đầu vào:
- Tổng lưu lượng khí cần cấp cho bể (Qkhí, m³/h): tính từ tải lượng BOD/COD, amoni hoặc theo thể tích bể. Nếu chưa có, xem bài cách tính và chọn máy thổi khí cho bể xử lý nước thải.
- Lưu lượng khí thiết kế cho mỗi đĩa (qđĩa, m³/h/đĩa): lấy theo catalogue của hãng; nên chọn ở vùng giữa dải làm việc, không chọn sát mức tối đa.
- Diện tích đáy bể và chiều sâu nước: dùng để kiểm tra mật độ bố trí, khả năng khuấy trộn và áp lực máy thổi khí.
Dải lưu lượng khí tham khảo theo loại đĩa
Số liệu dưới đây là mức tham khảo phổ biến trên thị trường; mỗi hãng, mỗi model có dải riêng, khi đặt hàng cần đối chiếu catalogue cụ thể.
| Loại đĩa | Dải làm việc (tham khảo) | Nên thiết kế ở mức | Ứng dụng chính |
|---|---|---|---|
| Đĩa bọt mịn 270 mm (9″) | khoảng 1,5 – 8 m³/h/đĩa | 3 – 5 m³/h/đĩa | Bể hiếu khí, MBBR, SBR |
| Đĩa bọt mịn 340 mm (12–13″) | khoảng 2 – 10 m³/h/đĩa | 4 – 7 m³/h/đĩa | Bể hiếu khí diện tích lớn |
| Đĩa bọt thô | tùy model, thường vài m³/h đến khoảng 10 m³/h | theo catalogue | Bể điều hòa, bể bùn, khuấy trộn |
Công thức tính số lượng đĩa phân phối khí
Công thức cơ bản rất đơn giản:
N = Qkhí ÷ qđĩa (làm tròn lên)
Trong đó N là số đĩa, Qkhí là tổng lưu lượng khí cấp vào bể (m³/h), qđĩa là lưu lượng thiết kế cho mỗi đĩa (m³/h/đĩa). Sau khi có N, bạn cần kiểm tra thêm ba điều kiện:
- Mật độ đĩa trên đáy bể: khoảng cách tâm giữa các đĩa bọt mịn thường trong khoảng 0,5 – 0,9 m (tương đương khoảng 1,2 – 4 đĩa/m² đáy). Đĩa quá thưa sẽ tạo “vùng chết” ít oxy ở góc bể.
- Cường độ khuấy trộn tối thiểu: với hệ bọt mịn, lượng khí chia cho diện tích đáy bể thường không nên thấp hơn khoảng 2,2 m³/h cho mỗi m² (mức tham khảo hay dùng trong tài liệu thiết kế). Thấp hơn mức này bùn hoạt tính dễ lắng xuống đáy.
- Lưu lượng mỗi đĩa nằm trong dải cho phép: nếu chia ra qđĩa vượt mức tối đa của catalogue thì phải tăng số đĩa, không được “ép” đĩa.
Ví dụ tính toán cho bể hiếu khí thực tế
Giả sử một nhà máy có bể hiếu khí kích thước 6 m × 4 m, chiều sâu nước 3,8 m. Qua tính toán tải lượng, tổng lượng khí cần cấp là 180 m³/h. Dự kiến dùng đĩa bọt mịn 270 mm.
Bước 1 – Chọn lưu lượng mỗi đĩa: chọn qđĩa = 4 m³/h (nằm giữa dải 1,5 – 8 m³/h).
Bước 2 – Tính số đĩa: N = 180 ÷ 4 = 45 đĩa.
Bước 3 – Kiểm tra mật độ: diện tích đáy = 6 × 4 = 24 m², mật độ = 45 ÷ 24 ≈ 1,9 đĩa/m². Có thể bố trí 5 hàng ống nhánh, mỗi hàng 9 đĩa, khoảng cách tâm đĩa khoảng 0,65 m theo chiều dài và 0,8 m giữa các hàng – nằm trong khoảng khuyến nghị.
Bước 4 – Kiểm tra khuấy trộn: 180 ÷ 24 = 7,5 m³/h/m², lớn hơn nhiều so với mức tối thiểu khoảng 2,2 m³/h/m² → đạt.
Bước 5 – Dự phòng: nên cộng thêm khoảng 5–10% số đĩa (ở đây 2–4 đĩa) để bù cho trường hợp tăng tải hoặc thay thế khi bảo trì.
Nếu ở bước 1 bạn chọn qđĩa = 8 m³/h để tiết kiệm (chỉ 23 đĩa), mỗi đĩa sẽ chạy ở mức tối đa: bọt to hơn, tổn thất áp qua màng tăng, máy thổi khí làm việc nặng hơn và màng nhanh lão hóa. Khoản tiết kiệm ban đầu thường không bù được chi phí điện và thay màng về sau.
Đĩa phân phối khí ảnh hưởng thế nào đến việc chọn máy thổi khí?
Số lượng và loại đĩa không chỉ quyết định lượng oxy hòa tan mà còn ảnh hưởng trực tiếp đến áp lực máy thổi khí cần có. Áp lực yêu cầu có thể ước tính:
H = chiều sâu đặt đĩa + tổn thất qua đĩa + tổn thất đường ống
Với ví dụ trên: đĩa đặt cách đáy khoảng 0,2 m nên chiều sâu ngập ≈ 3,6 m; tổn thất qua màng đĩa bọt mịn tham khảo khoảng 0,2 – 0,5 m cột nước; tổn thất đường ống, van, co ước khoảng 0,3 – 0,5 m. Tổng H ≈ 4,1 – 4,6 m cột nước, tức khoảng 41 – 46 kPa. Như vậy nên chọn máy thổi khí có áp làm việc từ khoảng 50 kPa trở lên và lưu lượng 180 m³/h cộng hệ số dự phòng.
- Bể sâu dưới khoảng 3 m, lưu lượng nhỏ: có thể dùng máy thổi khí con sò.
- Bể sâu 4–6 m, lưu lượng lớn, chạy liên tục: nên dùng máy thổi khí Root (tam diệp) để ổn định áp lực.
Xem thêm toàn bộ các dòng máy sục khí, máy thổi khí để chọn công suất phù hợp.
Lưu ý khi bố trí và lắp đặt đĩa phân phối khí
- Cân bằng cao độ: tất cả đĩa phải nằm cùng một mặt phẳng ngang, chênh lệch nên trong vài milimet. Đĩa nào cao hơn sẽ “nhận” nhiều khí hơn, đĩa thấp hơn gần như không ra khí.
- Chia đều theo nhánh: mỗi ống nhánh nên có số đĩa tương đương và có van điều chỉnh riêng để cân khí khi chạy thử.
- Chống nước tràn ngược: lắp van một chiều trên đường ống chính; không để máy thổi khí dừng lâu khi bể đầy bùn vì bùn có thể bám vào khe màng.
- Kết hợp khuấy trộn: với bể thiếu khí (Anoxic) không cấp khí, nên dùng máy khuấy chìm thay vì đĩa thô để không phá vỡ điều kiện thiếu khí.
- Bảo trì định kỳ: theo dõi áp lực trên đồng hồ đầu đẩy máy thổi khí; áp tăng dần theo thời gian là dấu hiệu màng bị bám cặn, cần vệ sinh hoặc thay màng.
Câu hỏi thường gặp
Có thể dùng chung đĩa bọt mịn cho bể điều hòa không?
Có thể, nhưng không kinh tế. Bể điều hòa chủ yếu cần đảo trộn chống lắng và chống mùi; nước thải đầu vào nhiều rác, dầu mỡ dễ làm bẩn màng bọt mịn. Đĩa bọt thô bền hơn và phù hợp hơn cho vị trí này.
Bao lâu cần thay màng đĩa phân phối khí?
Tuổi thọ màng EPDM phụ thuộc chất lượng nước thải và cách vận hành; mức tham khảo thường từ khoảng 3 đến 5 năm. Khi thấy áp lực máy thổi khí tăng rõ rệt hoặc mặt bể sủi bọt to, không đều, nên kiểm tra màng sớm hơn.
Đĩa 270 mm và 340 mm nên chọn loại nào?
Đĩa 340 mm có diện tích màng lớn hơn nên một đĩa cho được nhiều khí hơn, giảm số điểm lắp đặt cho bể lớn. Bể nhỏ, hẹp thì đĩa 270 mm dễ bố trí đều hơn. Quan trọng nhất vẫn là tổng diện tích màng và mật độ phủ đáy bể.
Cần tư vấn tính toán đĩa phân phối khí và máy thổi khí?
Mỗi bể xử lý có tải lượng, chiều sâu và hình dạng khác nhau, vì vậy số liệu trong bài chỉ mang tính tham khảo. Hãy gửi cho chúng tôi kích thước bể, lưu lượng nước thải và loại nước thải – đội ngũ kỹ thuật sẽ tính giúp bạn số lượng đĩa, sơ đồ bố trí ống và chọn máy thổi khí phù hợp, kèm báo giá đầy đủ.
